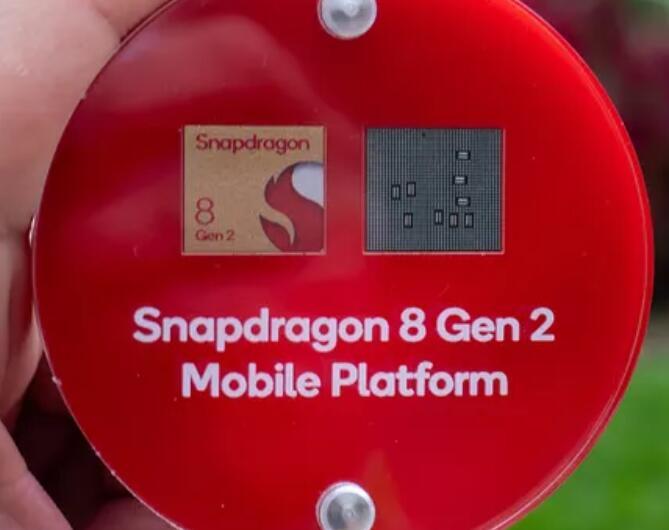

高通是Android世界中最大的芯片组制造商，继去年的Snapdragon 8 Gen 1之后，该公司推出了Snapdragon 8 Plus Gen 1。这是我们测试过的最好的移动芯片组之一，尽管来自联发科等公司的激烈竞争。不过，现在，该公司的高通骁龙8 Gen 2建立在去年Plus型号的成功基础上，该型号采用台积电的制造工艺制造并包装了增强的核心。
但是，CPU并不是唯一得到改进的部分。这款SoC的几乎每个部分都发生了更好的变化，新的Adreno GPU支持Vulkan 1.3，AV1解码，性能提高了25%，效率提高了25%。Hexagon Direct Link也是一个有趣的补充，因为它作为SoC和Hexagon DSP所有部分之间的直接链接，用于AI计算，改善可能需要AI的核心组件(如图形和内存)之间的延迟。
高通骁龙8代2：规格
高通骁龙8代2(sm8550)
中央处理器
1x Kryo (基于 ARM Cortex-X3) Prime core @ 3.19GHz， 1MB 二级缓存
2x Kryo (基于 ARM Cortex A715) 性能内核 @ 2.8GHz
2x Kryo (基于 ARM Cortex A710) 性能内核 @ 2.8GHz
3x Kryo 效率内核 @ 2.0GHz
ARM Cortex v9
8MB 缓存
性能提升 35%
能效提高 40%
显卡
新肾上腺素
Vulkan 1.3(速度提高 30%)
骁龙精英游戏
金鱼草阴影降噪器
肾上腺素帧运动引擎
视频播放： H.264 (AVC)， H.265 (HEVC)， VP8， VP9， 4K HDR10， HLG， HDR10+， 杜比视界， AV1
图形渲染速度提高 25%
能效提高 45%
显示
最大设备上显示支持：4K @ 60Hz/QHD+ @ 144Hz
最大外部显示支持：4K @ 60Hz
10 位颜色
HDR10， HDR10+， HDR 生动， 杜比视界
用于OLED均匀性的Demura和亚像素渲染
有机发光二极管老化补偿
.AI
带六边形向量扩展的六边形 DSP、六边形张量加速器、六边形标量加速器、六边形直接链接
人工智能引擎
高通传感中心
用于音频和传感器的双 AI 处理器
始终感应摄像头
AI 性能提升 435%
每瓦性能提升 60%
记忆 LPDDR5X @ 4200MHz， 16GB
互联网服务提供商
三重 18 位频谱 ISP
高达 200MP 的照片捕获
单摄像头：高达 108MP，ZSL @ 30 FPS
双摄像头：高达 64+36MP，ZSL @ 30 FPS
三合一摄像头：高达 36 MP，ZSL @ 30 FPS
视频捕获：8K HDR @ 30 fps;高达 720p@960 fps 的慢动作;HDR10， HDR10+， HLG， 杜比视界， HEVC
调制解调器
骁龙 X70 5G 调制解调器
下行链路：10Gbps
上行链路：3.5Gbps
模式： G NR， NR-DC， EN-DC， LTE， CBRS， WCDMA， HSPA， TD-SCDMA， CDMA 1x， EV-DO， GSM/EDGE
毫米波：8 个载波，2x2 MIMO
低于 6 GHz：4x4 MIMO
充电 高通快充 5
连接
地点：北斗，伽利略，格洛纳斯，GPS，QZSS，双频GNSS支持
Wi-Fi：高通快速连接7800;无线网络 7、无线网络 6E、无线网络 6;2.4/5千兆赫/6千兆赫
乐队;20/40/80/160 MHz 信道;DBS (2x2 + 2x2)， TWT， WPA3， 8×8 MU-MIMO
蓝牙：版本 5.3、aptX 语音、aptX 无损、aptX 自适应和 LE 音频
制造工艺 4纳米台积电
高通骁龙8代2：比以往更多的性能核心
高通在Snapdragon 8 Gen 2上做了一些我们通常看不到的特别有趣的事情，这是对核心布局的改组。与我们在很多芯片组中看到的典型 1+3+4 不同，高通选择了 1+4+3。这意味着一个主内核、四个性能内核和三个效率内核。
这种配置更奇怪的是，它不仅仅是四个性能内核是相同的;有两个 A715 内核和两个 A710 内核。A710 允许 AArch32 或 32 位代码执行，而 A715 则放弃 32 位支持。目前还不清楚这是否会对效率产生任何影响，因为A715的效率比A710提高了20%，性能提高了5%。
主要核心是Arm Cortex-X3，时钟频率为3.19GHz。根据Arm的说法，在3.3GHz时，Cortex-X3在单线程操作中的执行速度比2.9GHz的Cortex-X2快25%。这是一项架构改进，即使在时钟速度略低于Arm自己的测试的情况下，它仍然应该转化为更高的性能。
最后，该公司还包括三个A510R1内核作为效率内核。这些效率内核也称为 A510 刷新，也支持 AArch32。
总的来说，这个芯片组的设计很奇怪。联发科选择仅使用 A510R1 内核进行 32 位执行，而骁龙 8 Gen 2 使用两个 A715 内核和两个 A710 内核，大概也用于 32 位执行。鉴于仅 32 位应用程序可能是为较旧的 Android 智能手机设计的应用程序，因此需要两个基本上只允许 32 位支持的专用性能内核没有多大意义，尤其是当它们带有降级时。
虽然高通将其宣传为1 + 4 + 3系统，但它感觉更像是1 + 2 + 2 + 3系统。值得注意的是，高通与我们分享的任何和所有效率和性能信息都是与骁龙8 Gen 1进行比较，而不是Snapdragon 8 Plus Gen 1。Snapdragon 8 Plus Gen 1改进了很多东西，我很想知道它与Snapdragon 8 Gen 1相比如何。
高通骁龙8代2：GPU改进最小
高通没有分享很多与GPU相关的改进，但我们知道新的Adreno具有25%的性能和45%的电源效率。高通可能会感受到Arm的Mali GPU的热量，这些GPU终于开始获得动力，特别是在Vulkan性能方面。Snapdragon 8 Gen 2支持Vulkan 1.3，比去年的实现提高了30%。光线追踪支持可用于更逼真的反射和阴影。
最后，还有对8K 60 FPS的AV1支持。像YouTube和Netflix这样的公司已经推动了很长一段时间，作为VP9的继任者，随着移动生态系统中更广泛的采用，我们可能会在未来看到更多的服务使用它。
骁龙 8 代 2 连接：集成骁龙 X70 调制解调器射频系统和 FastConnect 7800
Snapdragon 8 Gen 2具有集成的Snapdragon X70调制解调器，该调制解调器于今年早些时候在世界移动通信大会上宣布。高通骁龙X70调制解调器包含AI功能，可以提高6GHz以下带宽和毫米波的5G速度，覆盖范围，延迟和电源效率。
骁龙X70调制解调器中引入的AI套件有四个关键元素。第一种是基于AI的信道状态反馈和优化算法，可以提高平均下行和上行速度。其次是基于AI的毫米波波束管理以增加覆盖范围，然后是基于AI的网络选择算法。
最重要的是，该公司还推出了FastConnect 7800，提供低延迟Wi-Fi 7和双蓝牙连接支持。它具有高达 5.8 Gbps 的 Wi-Fi 上行链路和不到 2 毫秒的 Wi-Fi 延迟。
骁龙 8 Gen 2 ISP：利用 AI 改进光谱 ISP
高通的Spectra ISP是其图像处理的核心，似乎这一次，我们没有像往年那样进行大的升级。然而，该公司的人工智能改进特别适合相机。这要归功于Hexagon Direct Link，它允许SoC的不同部分(包括Spectra ISP)直接与Hexagon DSP及其神经网络接口。它提高了计算的性能和延迟，这反过来又会提高拍照能力。
因此，高通公司称之为“认知ISP”。ISP可以通过该公司称之为实时分割的功能接收上下文，该功能允许相机基本上分层查看世界。以前，此功能将在拍摄照片或视频并将其应用于处理后实现，但现在高通表示可以实时完成。
高通骁龙8代2：最初的想法
高通表示，首批由Snapdragon 8 Gen 2提供支持的设备将于2022年底上市。我们将密切关注骁龙8 Gen 2与联发科天玑9200等产品相比的表现。
高通确认以下公司将推出Snapdragon 8 Gen 2驱动的设备：Redmagic，Honor，ZTE，小米，魅族，Vivo，索尼，Redmi，OPPO，nubia，摩托罗拉，OnePlus，Sharp，Asus和iQOO。
