随着下一代即将推出，用户希望为他们的PC更新的主要组件之一是他们的PSU。这是由于已经制定了新的要求和标准，以提供持续和清洁的电力，避免与瞬态尖峰和电力偏移有关的任何问题。虽然有许多制造商将第5代(12VHPWR)连接器与其现有PSU捆绑在一起，但这就是为什么投资真正符合ATX3.0标准的PSU是更好的选择。
这就是为什么您应该使用适当的Gen5(12VHPWR)连接器获得符合ATX3.0的PSU
PSU制造商正准备隆重推出其新的ATX3.0设计，但也有某些制造商将其现有的ATX2.0PSU与Gen5连接器捆绑在一起。正如预期的那样，即将推出的显卡将非常耗电，需要高达600瓦的功率。
12VHPWR辅助电源连接器旨在为PCIe*附加卡直接提供高达600瓦的功率。此电源连接器与现有的2x3或2x4辅助电源连接器不兼容。12VHPWR连接器的电源引脚间距为3.0mm，而2x3和2x1连接器中的触点间距更大，为4.2mm。12VHPWR辅助电源连接器包括12个用于承载电源的大触点和4个在下方承载边带信号的较小触点。
ATX3.012VHPWR连接器规格
连接器性能要求如下：
电源引脚电流额定值：(不包括边带触点)每个引脚/位置9.2A，在=12VDC且所有12个触点通电的情况下，T-Rise限制为高于环境温度条件30°C。连接器主体必须显示标签或浮雕H+字符，以表明支持9.2A/pin或更高。请参阅标记在12VHPWR直角(R/A)PCB接头上的大致位置。
ATX3.0Gen5与ATX2.0Gen5，有什么区别?

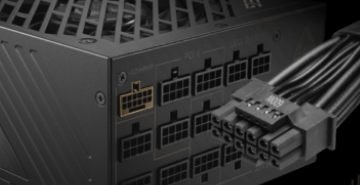

为了达到600W的功率要求，显卡将配备单个PCIeGen5(12VHPWR)连接器或三个8针连接器。如果您使用现有的ATX2.0PSU，您唯一的选择是使用Gen5适配器或三个8针连接器来启动您的卡。对于带有来自主机的Gen5插头的ATX3.0PSU，您不必担心任何适配器，因为这将是从PSU到显卡的直接连接。
