YouTube频道完全缓冲昨天发布了一段视频，讨论了英特尔废弃的光辉项目的历史。该项目将看到两个Pentium5芯片投放市场，在单核上提供显着更高的时钟速度-7-10GHz之间，具体取决于芯片。由于功耗和过热问题，该项目被搁置，英特尔将公司的重点转向多核处理器。
首先，让我们更深入地了解这两个芯片本身。Tejas是微处理器的代号，是奔腾4处理器的继任者。Jayhawk是被遗弃的Pentium5系列的Xeon变体。
英特尔的酷睿构成了节能架构的基础。x86处理器的微架构Netburst于2000年11月推出。该微架构出现在Willamette内核Pentium4系列中，这是较新处理器的第一个版本。直到2006年7月，Netburst也被用于PentiumD变体，当时该公司选择用更现代的Core架构替换微架构。
2003年，英特尔开始着手开发Tejas系列，并于次年发布。然而，由于芯片设计的问题，英特尔被迫将日期更改为2005年。不幸的是，该公司无法通过Tejas项目实现其目标，并于2004年5月7日结束了开发。在高温和高温之外功耗导致产品出现问题，还存在牺牲处理器每时钟性能的问题。
Prescott的表现及其在Northwood之上的小幅收益也出现了类似的问题。Prescott可以获得超过5GHz的时钟速度，但会受到功率增加和温度升高的影响，尽管是温和的。英特尔的Tejas旨在实现比Prescott更高的时钟速度。该公司试图在十年内(2000年至2011年)实现时钟速度达到惊人的10GHz。然而，正如YouTuber指出的那样，普雷斯科特是一场灾难。
Tejas和Jayhawk芯片旨在增强和改进NetBurst，Tejas采用90nm工艺制造。最终，芯片不得不从90nm工艺缩减到65nm工艺。当时，该系列只提供一兆字节的二级缓存。65nm处理器的缓存大小是90nm芯片的两倍，提供2MB的二级缓存。传闻中英特尔的一款名为CedarMill的双核处理器也将被开发，但从未出现过。
关于Tejas处理器的规格，据多家媒体报道，发送给板级合作伙伴的早期样品显示时钟达到2.8GHz，TDP为150W。未发布的CPU可以安装在LGA775插槽中，芯片尺寸为213平方毫米，是Prescott芯片组的两倍。在FullBuffered的视频之前报道的唯一样本来自Anandtech，他获得了一个模型，结果证明是PrescottBOES而不是Tejas系列。唯一可能在爱好者圈子里飘荡的推测样本可能有光辉线的热样本。

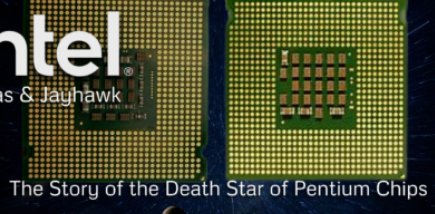

FullBuffered从CPUShack(eBay)的JohnCulver处获得了Tejas和Jayhawk处理器，具体金额未公开。YouTuber说Tejas芯片适合LGA771插槽，而不是报道的LGA775插槽。英特尔将它们命名为“j-holes”。芯片上列出并由RoHS文档验证的日期是2004年4月中旬，假设在该公司完全报废生产线前几周。
